[空调维修实例] 海尔柜机空调显示E8故障代码修复一例

2017-12-05 09:54:19      点击:

刚吃过中午饭,一辆小车到店门前戛然而止,下来两个人说空调坏了,海尔柜机,去年买的,问啥毛病,答曰开不了机,我说你的空调还在保修期间,找售后去吧,他说不想找售后,你去看看吧,不会让你白跑腿,于是收拾工具就去了。

到达现场一看,是一个社区医院,崭新的海尔空调遥控开机显示正常,导风板却纹丝不动,屏显26度,看来系统没大碍,应该是某一块板子有问题了,正在考虑怎么下手,屏显故障代码E8,遂手机百度了下,E8是内机板和显示板通讯故障,看来故障难缠,因为不管哪块板子有问题都不好查,再说也不好区分哪块板子有问题,要是修不好板子又不好找,一旦有修过的痕迹,售后就不再保修,三十六计走为上,撤,于是向用户说明,空调内机板坏了,很麻烦,还是叫海尔售后吧。。。

于是乎,我收拾东西准备走人,用户说,等下打完电话再走吧,便开始打海尔空调维修售后电话。售后各种推脱说,“那不是我们的片儿,你还是打本地售后吧,”气的用户嗷嗷叫着要投诉,我在一边听了一肚子气说,“好好地一个空调,就是没售后的人上门维修,至于这样踢皮球吗?这个空调我修了,我就不信修不好。


拆下内机碍事的东西,拔掉除了电源和面板之外的所有连接线,还是显示E8,说明确实是这两块板子的其中一块有问题了,既然拔了线还显示故障代码,说明可以把板子带回去修,只要单板不再显示E8,就行了,至于显示别的什么代码就不用管他,什么风机啊,传感器啊,都有可能显示故障代码的,如果显示别的代码,基本说明已经好了。

思路定了,向用户说明,拆板回去修,同意后拆板走人,闲暇时间开始研究板子,不急着动手,先测下连接线四根线,一根空,一根接地,一根12伏,最后一根0.2伏,既然报主板和显示板通讯故障,看来0.2伏的那个应该是通讯了,但是0.2伏的通讯电压确实有点低,但是这个电压到底是主板产生的还是显示板产生的呢?唉,头大了,开始怪一时的任性给自己找了不必要的麻烦,静静心开始寻找突破口,首先要理一理整机的工作顺序---遥控开机--显示屏正常显示--主板打开导风板--主板打开风机--主板输出外机通讯信号--外机检测正常打开风机及一系列外机所控制负载。根据工作顺序得出结论,既然导风板都没有打开,说明主板没有接收到显示板送过来的通讯信号,也就是说这个信号是由显示板送来的,室内主板只有接收到显示板送来的通讯信号后,才正常工作,打开内机所控制的一切负载,看来有必要先检查显示板,显示正常,触摸正常,芯片工作条件不用查了,肯定没事,直接将矛头对准通讯电路。

顺着排插通讯电路倒着跑线,找到芯片的通讯输出脚,测电压为3伏左右,且有波动,说明芯片应该没事,向后检查通讯电路的三极管电阻都正常,难道是主板有问题了?随即断开排插通讯线,测显示板排插通讯输出脚电压上升到2伏且大幅度波动,说明自己判断正确,通讯电压就是显示板产生的,也说明显示板正常,内机主板有问题。

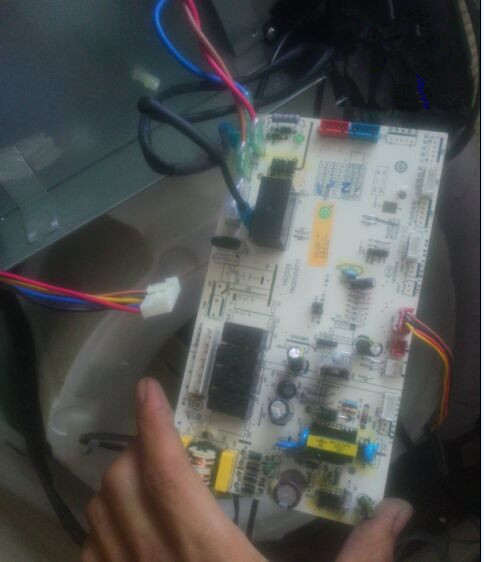

主板背面密密麻麻的都是贴片元件,没有线路图,看的我头晕脑胀,静下心后先测量通讯端子排插没有短路,仔细顺着电路检测线路上的电容和电阻,发现一个贴片电容阻值为30欧左右,拆下测量发现没有击穿,测主板上电容两侧还是短路状态,向后检查发现通讯线路上还有个二极管位号是D10,测量也是击穿状态,拆下测量确定已经击穿短路,但是一直没有找到二极管的正极接的哪里,零件太密集了,不好找,不管他了,再测电容两端阻值恢复正常,随即在液晶板子上拆下个4148装上后不再短路,恢复通讯排插,开机通讯电压还是2伏左右大幅度摆动,显示屏显示故障代码E1,说明此板有可能已经修复,第二天去装机,开机一切正常。
