格力变频空调柜机显示E1的故障代码如何修复?

2017-12-15 16:33:53      点击:

前天接修一台格力柜机,到现场一看竟然是台变频空调,显示E1故障代码。定频空调咱不怕,一般难不住,可这变频空调只是了解一点而已,实在是不精通,只能硬着头皮先修修看吧!

询问客户说是冬天制热时突然坏了。先开机测试!发现开机就显示E1,外机没反应。测内机输出237V正常,直流测试内机sn线有跳动电压,估计内机问题可能性小。看外机有防护网不好查看外机,于是跟客户说明天带安全绳再来。

回来后马去找万能的度娘查格力空调故障代码和各种故障的维修检测方法,搞到大半夜后总算有些眉目了。

E1应该是压机过流 过热 排气温度高 模块保护的原因。于是昨天又去客户家拆外机检查,测量EMI滤波正常,桥堆正常,电抗器和电容正常,模块供电正常,离线测量模块各个引脚阻值正常,压缩机阻值和绝缘正常,压机过热开关正常,外温和排气管温也正常,难道是压缩机卡缸或者主控板坏了?这时天空又开始零星小雨,赶紧查看主控板。主控板的灰太多了什么也看不清,找个小刷子开始清灰,突然发现有两个瓷片电容可能是遇水腐蚀,引脚都断了其中一个只剩下半边了。我心里一喜,难道就是主板坏了?雨越来越大,匆匆把各个插头位置用笔记下,关键地方用手机拍下准备把板带回。和客户报价修好的话三四百元,换板大概七八百元。回来后在某宝一查,发现报价低了。同样的板竟然要价900多,比我报价还贵,这可怎么办?是让客户加钱还是想办法修修呢?想想还是能修就修吧!这样还能增加一些经验。

好了,咱们边上图边研究,大伙请多多赐教。

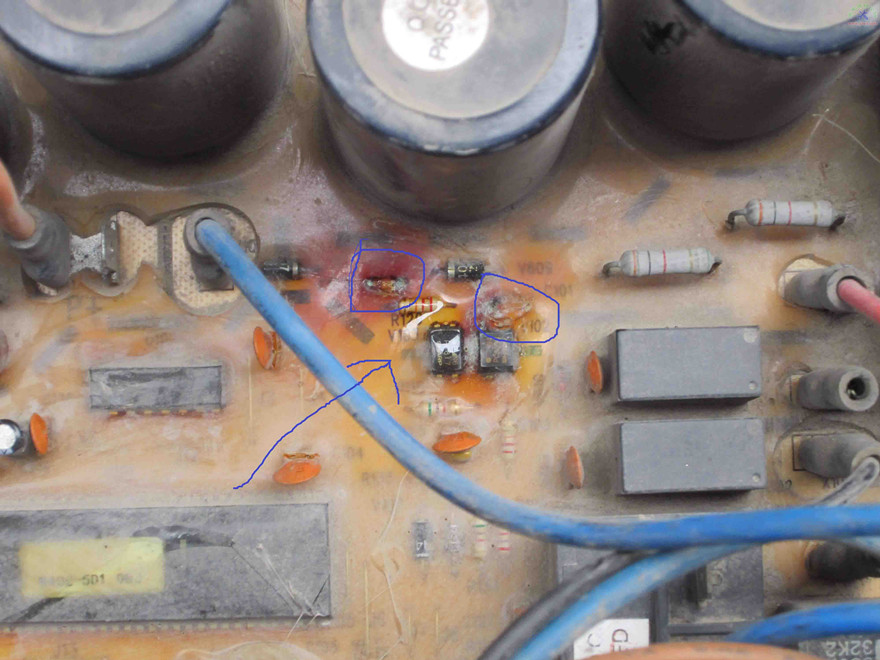

这是坏的两个瓷片电容的位置

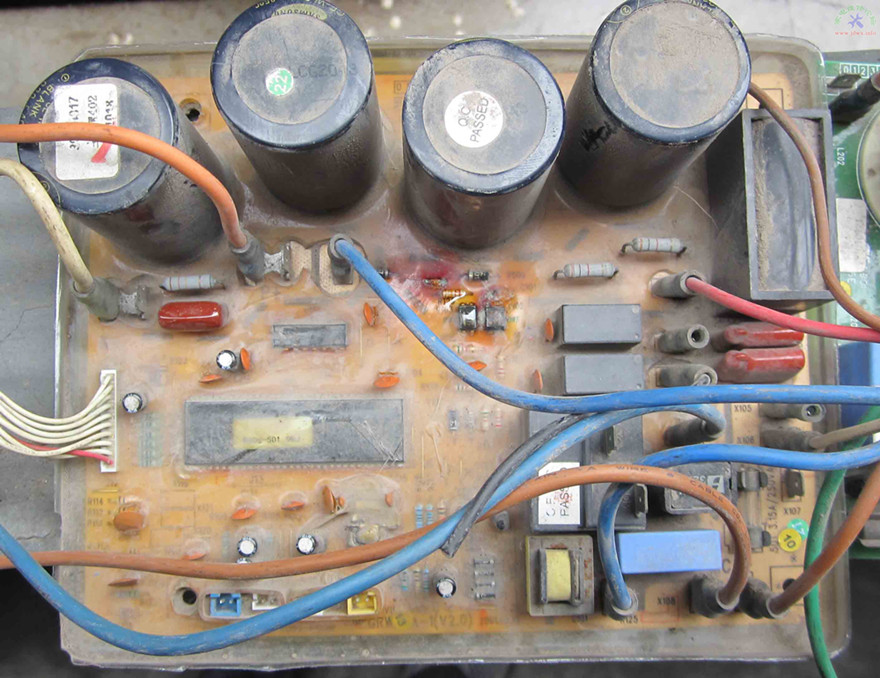

这是主控板正面图,两个瓷片电容是通信电路上的

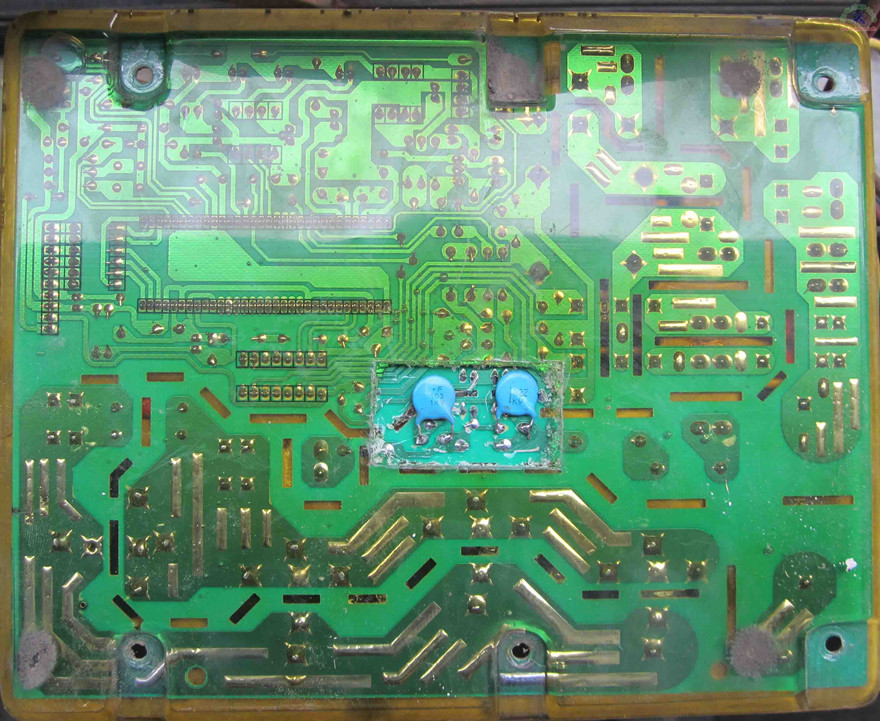

这是主控板背面图,原瓷片电容只有一个勉强能辨认出来是103的,另一个正面没有了,也装了个103.

今天上机测试还是E1,看来主要问题不是通信电路。
上电开机外机测p极和n极刚开始供电正常,2秒后继电器外机主继电器吸和供电电压开始降低,然后继电器重新分离。于是开始思考.......,会不会是主继电器接触不良呢?重新开机测试,继电器吸和时阻值为0.2欧姆,然后继电器又断开。难道又判断错误?仔细观察电路板,再次思考中.......,突然发现继电器一个引脚好像有点异常,但电路板全部上胶无法测量,于是观察继电器引脚电路走向后通过外接引线和继电器的插片测量,果然其中一个引脚和电路板不通。呵呵!收工。把板重新拆回后换个继电器,以免继电器内部接触不好重新把引脚焊锡烧融。明天再去上机试试,希望ok!

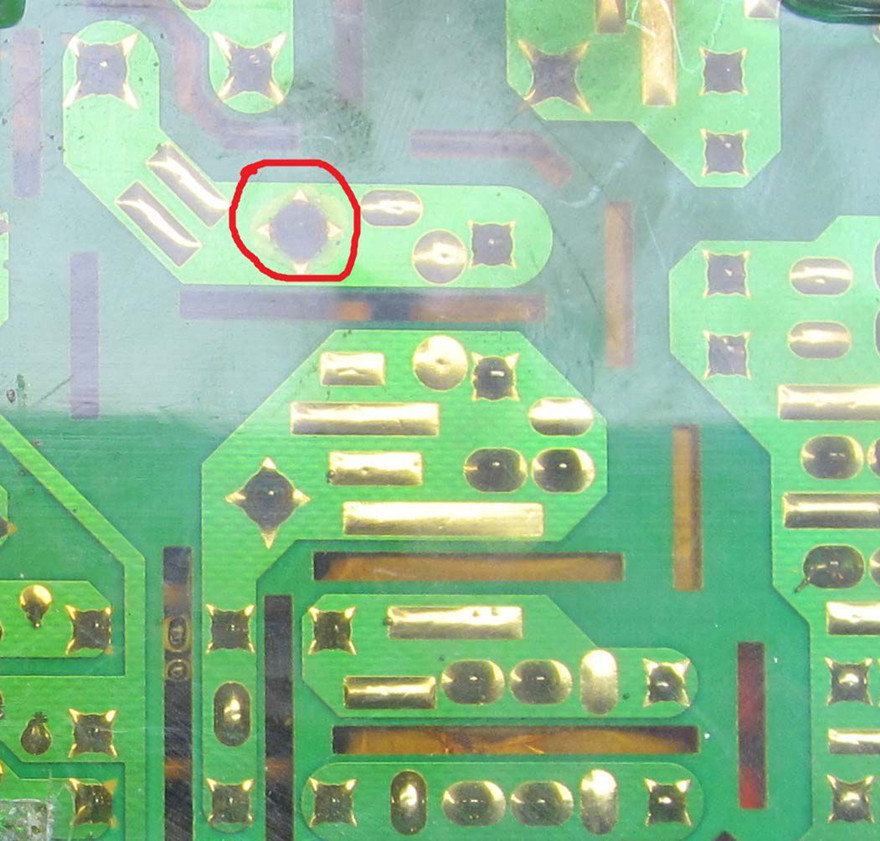

再次试机后一切正常,问题解决了。客户很高兴,说是原来已经找2个师傅看过都修不好。上面就是罪魁祸首的图像,大家一定要认清楚,也许E1不一定是压机.温控和变频模块的原因。

经验总结:空调维修过程中不能光看故障代码,代码只是参考。要先了解空调工作的每一个先后过程,从前往后判断每个过程正不正常一步一步往下查。还要细心,多测量,让数据说话,不要经验主义。

谢谢大家的支持和帮助!以后有新的疑难问题,我会继续和工友们分享的。
