格力变频空调U酷系列E6故障维修案例分析

2019-03-03 00:35:21      点击:
最近店里不忙,正在逛空调维修论坛,“坤哥,在吗?”我转身看去,一位40多岁的老师傅,精神头不错,对我微笑,手里还捧着一块空调电路板。乍一看,这块板太熟悉了,格力挂机外机方板,心里想,小意思了,马上手到病除。老师傅说到“坤哥,帮我看一下,格力这块板子,报E6故障,我拆下来的,由于今天还要安装空调,没有时间修。”“老师傅,您请坐,我现在帮你看”,我答应到。
格力变频空调U酷系列E6故障维修案例分析
话不多说,直接上维修台,(此板为格力空调U酷系列外机板型号W8263K板号301383916) 连接好检测仪、感温包,上电开机,板上的指示灯一个都不亮,难道是开关电源有故障,但又想想,这种板开关电源坏的也不多呀?通电瞬间,听到了继电器的吸合声,这说明开关电源工作是正常的,不然继电器的指令哪里来!这故障,直接奔通讯电路,拿出了我的70元的高档胜利表,测量A点和B点的电压,结果为55.8伏,说明通讯供电就不用查了。表笔测量C点,此点电压有摆动,说明CPU 52脚已经发送信号了。继续测量E点,电压也有摆动,说明Q132、R1315正常。是不是该查CPU的接收端了,D点一测,咦,问题来了,此点没有摆动电压,CPU 52脚既然发送了通讯信号,但是CPU 48脚没有收到检测仪的信号,很显然,是接收电路出问题了。测量F点电压,也是一个定值,难道是光耦U131?怀疑就换吧,分分钟的事,换上了,怎么F点的电压还是不跳变,那么问题来了,CPU既然发送了信号,为什么接收脚没有收到信号呢?

沉思片刻,继续分析,E点既然有正常的跳变电压,那就说明R1315、Q132正常,不用怀疑,问题会出在哪里呢,是R1315阻值不正常吗?好,上胜利表2K档,在线测量R1315为995欧,电阻原标识是1000欧,也正常呀,通讯电路修了这么多,这种情况还是第一次见,小师傅遇上新问题了,索性把胜利表扔在一边,直接把咱的大神请上来,2000多的示波器,闪亮登场。

先测量C点波形,方波很正点呀,确定CPU发送信号了。接着测量E点,一测吓一跳,一条直线没有波。现在问题简单了,就两个原件,Q132、R1315,直接用烙铁跳掉R1315,找个1000欧的电阻换上,还准备动用示波器呢,突然间,红黄绿三灯欢快的跳舞了,看来复活了,接上三个负载灯泡,同时点亮了。鄙人技术不行,一个小问题,走了这么多弯路。
格力变频空调U酷系列E6故障维修案例分析

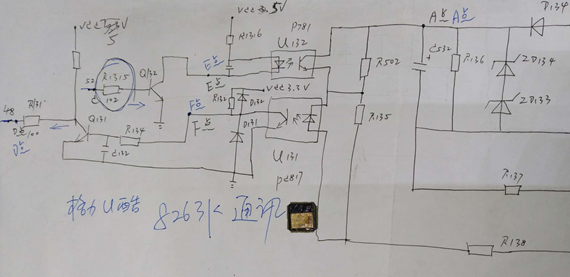

这空调是通讯故障,由于CPU 52脚的发送电阻性能不良引起CPU 48脚接收端收不到通信信号,所以报通信故障代码E6。为了让大家伙看明白,本人特意手绘了一张草图和一张格力通讯波形图片。当然,在遇到格力空调显示E6故障,首先要检查下空调室内外机的黑色连接线是否松脱。没有的话,最好还是找格力空调售后上门维修。
